Узел скребка конвейера Dynapac MF2500CS

Схема узла#

4812202331 «Scraper» — узел скребка конвейера перегружателя асфальта Dynapac MF2500CS: планка скребка с двумя боковыми держателями, прижимными болтами, штифтами и крепежом, которая очищает резиновую ленту конвейера от остатков смеси. По данным конспекта это промежуточная ступень разборки: узел входит в скребок в сборе 4812201491, а следующая ступень — планка скребка 4812201494 (на сайте для неё есть отдельная схема и карточка).

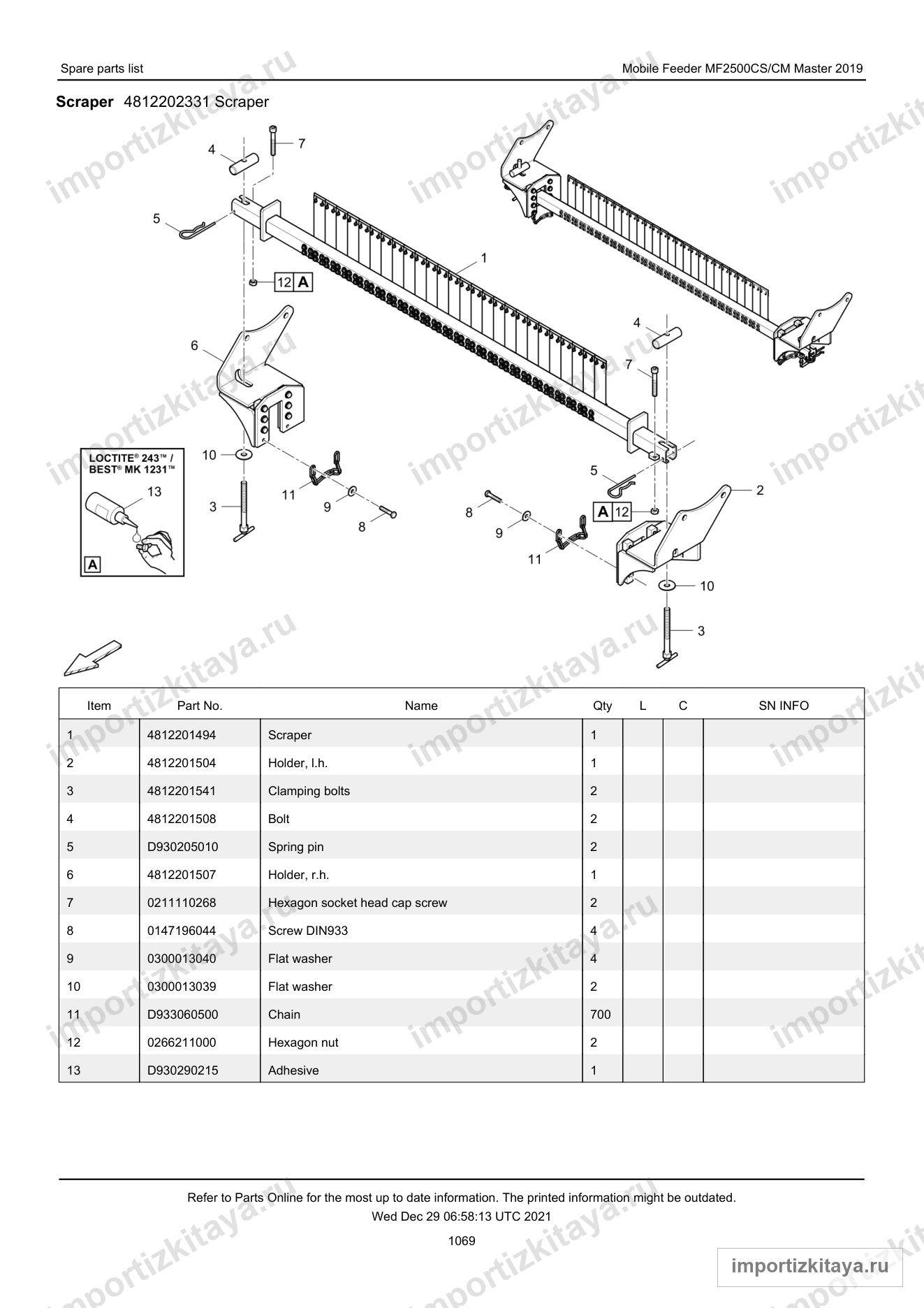

На схеме — разнесённый вид узла из официального каталога Dynapac Mobile Feeder MF2500CS/CM Master Parts Catalogue 2019 (страница каталога 1069, PDF 1149): планка скребка (поз. 1), левый (поз. 2) и правый (поз. 6) держатели, прижимные болты (поз. 3), болты (поз. 4), пружинные штифты (поз. 5), винт с внутренним шестигранником (поз. 7), винт DIN933 (поз. 8), плоские шайбы (поз. 9 и 10), цепь (поз. 11), гайка (поз. 12) и клей-фиксатор (поз. 13). Соединительные линии на чертеже показывают посадку держателей и крепежа.

Рамки-врезки поясняют сборку: рамка «A» с выноской к позиции 13 показана на двух участках схемы и содержит указание применять клей-фиксатор LOCTITE 243 / BEST MK 1231 при стопорении резьбовых соединений узла. Номера выносок на чертеже совпадают с колонкой Item таблицы «Spare parts list» — всего в таблице 13 строк, приведённых ниже без пропусков и добавлений.

Позиции на схеме#

Что важно при заказе#

• Комплектность узла. По таблице схемы узел 4812202331 состоит из 13 позиций: планка скребка 4812201494, держатели 4812201504 и 4812201507, прижимные болты 4812201541, болты 4812201508, пружинные штифты D930205010, винты 0211110268 и 0147196044, шайбы 0300013040 и 0300013039, цепь D933060500, гайки 0266211000 и клей-фиксатор D930290215. По конспекту узел входит в скребок конвейера в сборе 4812201491.
• Что заказывается отдельно. Позиции схемы поставляются как отдельные артикулы, поэтому при износе планки обычно заказывают 4812201494 (следующая ступень разборки), а крепёж, держатели и клей-фиксатор — по своим номерам. Наличие и комплектность каждой строки подтверждаем перед счётом.
• Взаимозаменяемость. Модели MF2500CS / CM / CL различаются длиной конвейера, поэтому детали скребка не взаимозаменяемы между исполнениями. Для поворотных конвейеров SW5500 и SW6500 действуют свои узлы и артикулы — их нельзя смешивать с узлом скребка основного конвейера CS.
• Проверка по S/N. Применяемость подтверждаем по серийному номеру машины. Для позиции 11 в каталоге указано количество 700, тогда как в CSV та же цепь D933060500 проходит как цепь 700 мм в количестве 1 шт., — расхождение уточняется по VIN. Артикул D930251370 в официальных каталогах Dynapac не найден — если он встретится в заявке, помечаем «требует проверки по VIN».
• Оригинал или аналог. Узел и его позиции могут быть поставлены как оригинал Dynapac, так и аналогом китайского производства; происхождение мы подтверждаем при заказе и не называем позицию оригиналом без подтверждения поставщика. Справочная цена дилера Dynapac в США на планку скребка 4812201494 — 8 717,45 USD — является ориентиром рынка, а не нашей ценой: свою цену даём по запросу.

Как заказать#

Пришлите артикул (например 4812201494 или 4812202331) и серийный номер машины — мы сверим позицию по каталогу Dynapac, подтвердим комплектность, происхождение (оригинал или аналог) и срок поставки, после чего выставим счёт с учётом доставки и таможенного оформления. Подбор запчастей Dynapac разобран в разделе «Запчасти Dynapac», остальные узлы конвейера и расходники — в каталоге «Запчасти для спецтехники».
