Лента основного конвейера (CS) Dynapac MF2500CS — схема и позиции

Схема узла#

4812202088 «Conveyor belt short» — лента основного (короткого) конвейера перегружателя асфальта Dynapac MF2500CS. Это резиновая лента, которая работает на двух тяговых цепях с металлическими соединительными планками; в узле, по данным конспекта, лента, 2 цепи и 113 планок. Модели MF2500CS / CM / CL различаются длиной конвейера, поэтому ленты и планки у них разные: для CS применяется именно этот артикул.

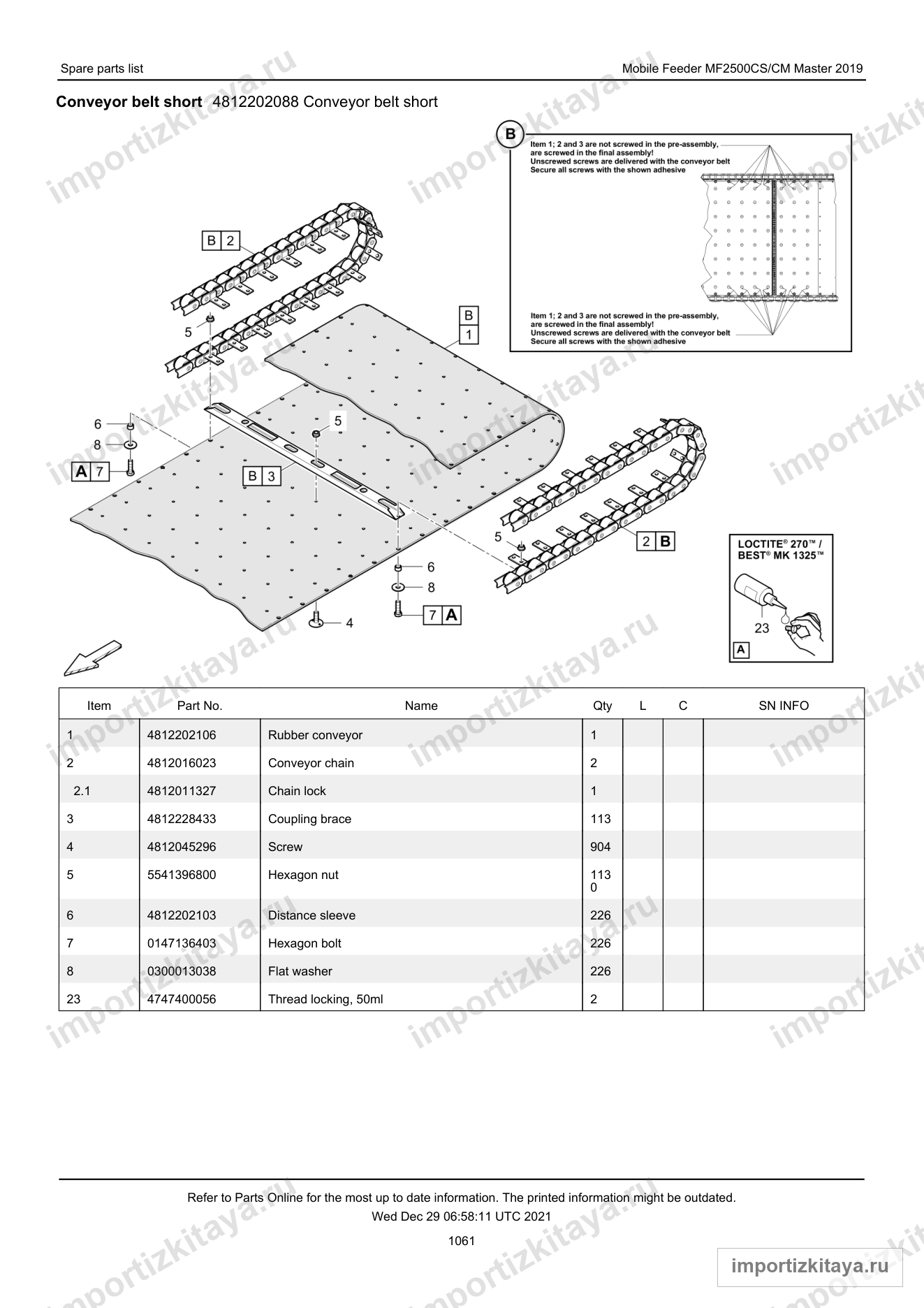

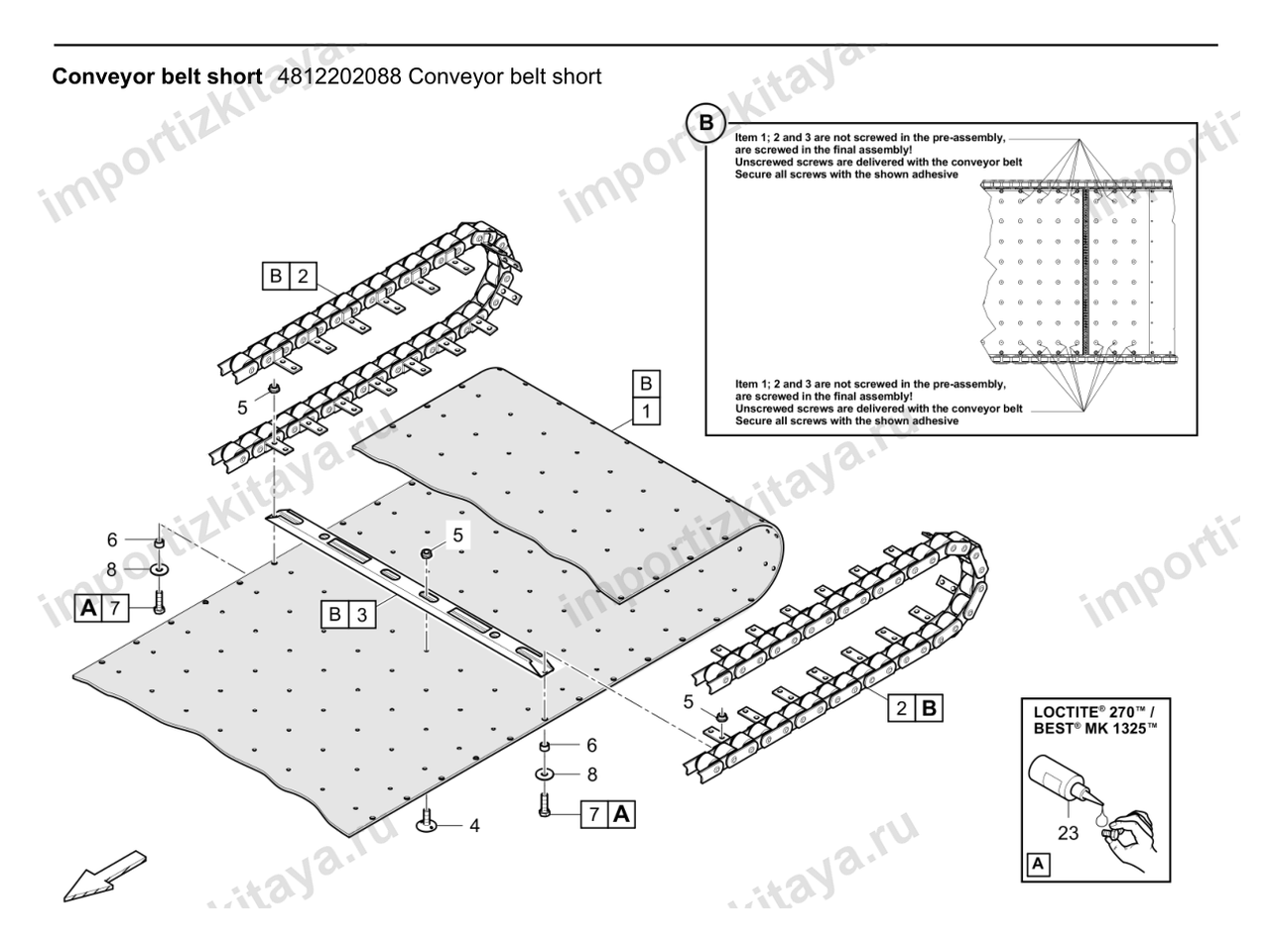

На схеме — разнесённый вид узла из официального каталога Dynapac Mobile Feeder MF2500CS/CM Master Parts Catalogue 2019 (страница каталога 1061, PDF 1141): резиновая лента с шарниром, две цепи с замком, планки-перекладины, крепёж (винты, гайки, болты, втулки, шайбы) и выноска на фиксатор резьбы. Отдельная рамка «B» поясняет порядок сборки: позиции 1, 2 и 3 в предварительной сборке не привинчиваются, а привинчиваются при финальной сборке; неввинченный крепёж поставляется вместе с лентой, и все винты следует стопорить показанным клеем-фиксатором.

Номера выносок на чертеже соответствуют колонке Item таблицы Spare parts list — 10 строк, приведённых ниже без пропусков и добавлений.

Позиции на схеме#

Что важно при заказе#

• Комплектность ленты. Узел 4812202088 поставляется в сборе: по данным конспекта в него входят резиновая лента, 2 цепи 4812016023 и 113 планок 4812228433, а также крепёж по таблице схемы (позиции 4–8 и фиксатор резьбы).
• Что заказывается отдельно. Резиновая лента имеет собственные артикулы — 4812202106 (с шарниром) и 4812202108 (с быстроразъёмными соединителями); отдельно поставляются цепи 4812016023, замок цепи 4812011327, планки 4812228433 и крепёж. Если нужна только лента или только планки, это оформляется отдельными позициями, а не «частью» узла.
• Взаимозаменяемость. Ленты и планки моделей MF2500CS / CM / CL различаются, поэтому артикулы не взаимозаменяемы: 4812202088 — короткий конвейер CS, для CM в прейскуранте указан отдельный артикул ленты. Для MF2500CM применяемость уточняется по каталогу и S/N.
• Проверка по S/N. Узел основного конвейера 4812230493D действует от S/N G002452, то есть применительно к машине с S/N G002905. Двойное количество по позиции 5 (113 / 0) и любые расхождения по составу подтверждаем по серийному номеру машины; где данных нет — запрашиваем подтверждение у завода, уточняется по VIN.
• Оригинал или аналог. Официальная цена ленты 4812202088 по прейскуранту Dynapac AKTION 2025/26 — 28 500 EUR без НДС. В российском счёте № 928 та же лента проходит существенно дешевле, что похоже на аналог, поэтому происхождение мы подтверждаем отдельно и не называем позицию оригиналом без подтверждения поставщика. Цена таких узлов — по запросу.

Как заказать#

Пришлите артикул (например 4812202088) и серийный номер машины — мы сверим позицию по каталогу Dynapac, подтвердим комплектность, происхождение (оригинал или аналог) и срок, после чего выставим счёт с учётом доставки и таможенного оформления. Подбор запчастей Dynapac описан в разделе «Запчасти Dynapac», остальные узлы и расходники — в каталоге «Запчасти для спецтехники».
