Комплект пластин скребков конвейера Dynapac MF2500CS

Схема узла#

4812202424 «Wear part kit, scraper blade, full set» — полный комплект пластин (лезвий) скребков конвейера перегружателя асфальта Dynapac MF2500CS/CM. По данным конспекта это полный комплект на 26 лезвий с официальной ценой 858,00 EUR без НДС (AKTION 2025/26); в CSV и конспекте указано, что он действует от S/N G002322. Комплект 4812202423 — то же самое на одно лезвие. Отдельно существует второе, пружинное исполнение скребка с лезвиями D930440019 (13–14 шт., комплекты 4812009723 / 4812016841) — это другая схема, и смешивать её с этой карточкой нельзя.

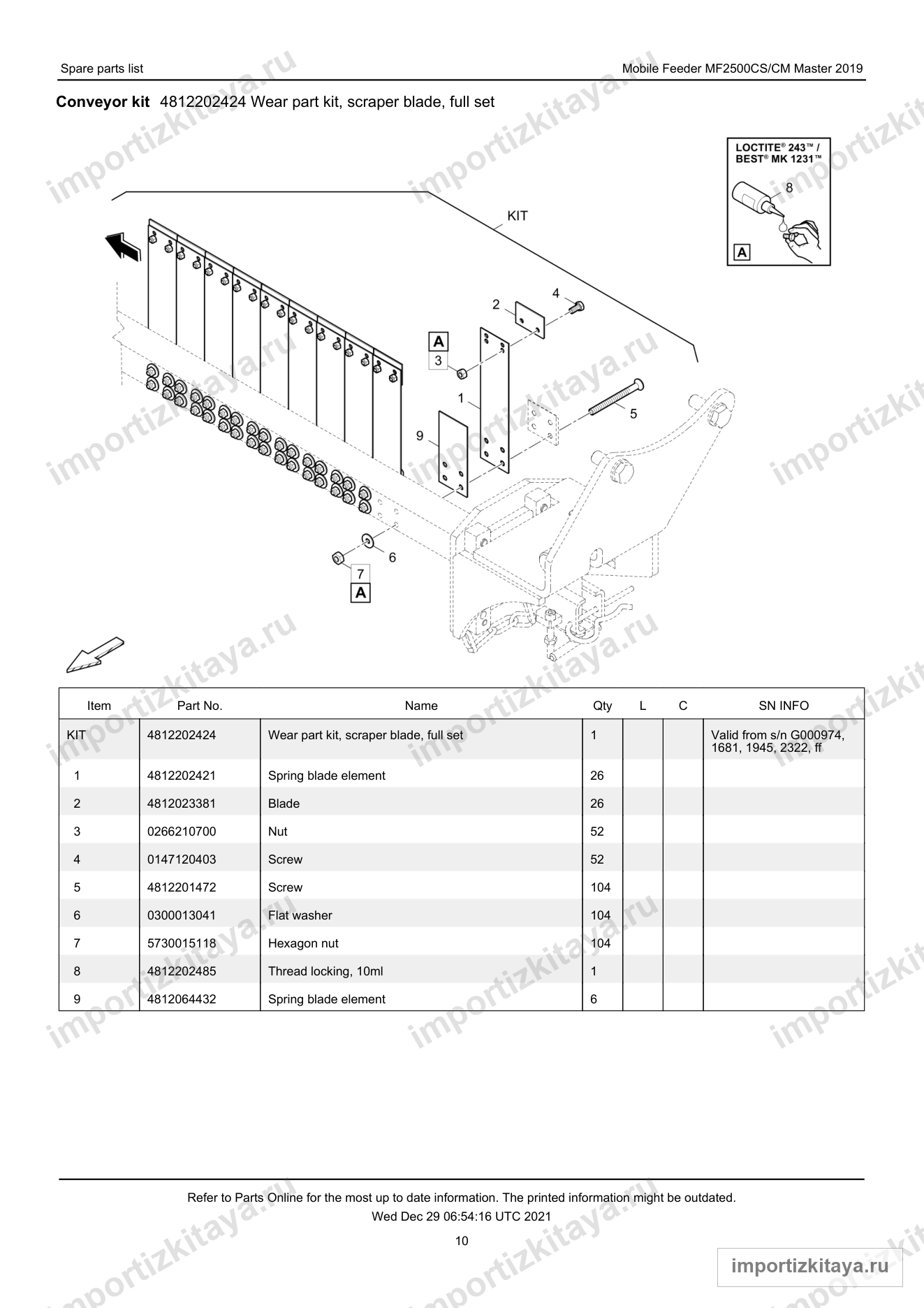

На схеме — разнесённый вид узла из официального каталога Dynapac Mobile Feeder MF2500CS/CM Master Parts Catalogue 2019 (страница каталога 10, PDF 90): наклонное полотно конвейера с рядом закреплённых скребков, а справа разнесённая сборка одного скребка — пружинящий элемент 1, лезвие 2, гайка 3, винт 4, винт 5, шайба 6, шестигранная гайка 7 и дополнительный пружинящий элемент 9. Рамка «KIT» охватывает весь набор деталей, то есть всё изображённое поставляется одним комплектом; выноска 8 указывает на фиксатор резьбы, а стрелка в левой части чертежа — направление движения конвейера.

Рамка-врезка «A» в правом верхнем углу поясняет работу с резьбовыми соединениями: на детали наносится состав LOCTITE 243 / BEST MK 1231 (это позиция 8, фиксатор резьбы 10 мл). Метки «A» стоят и на самом чертеже — у гайки 3, шайбы 6 и шестигранной гайки 7, то есть все эти соединения перед сборкой стопорятся фиксатором. Ниже на странице приведена официальная таблица Spare parts list (Item | Part No. | Name | Qty | L | C | SN INFO) — 10 строк, они перенесены в карточку без пропусков и добавлений.

Позиции на схеме#

Что важно при заказе#

• Комплектность. 4812202424 — полный комплект: по данным конспекта он закрывает 26 лезвий, а по таблице схемы в него входят позиции 1–9 — пружинящие элементы, лезвия, крепёж, фиксатор резьбы и 6 дополнительных пружинящих элементов. Если нужно заменить одно лезвие, в прейскуранте Dynapac AKTION 2025/26 (без НДС) есть отдельный комплект 4812202423 на одно лезвие — 47,00 EUR.
• Что заказывается отдельно и что нельзя смешивать. Пружинное исполнение скребка использует лезвия D930440019 (13–14 шт., комплекты 4812009723 / 4812016841) — это другая схема, её артикулы не заменяют комплект 4812202424. Артикул D930251370 в официальных каталогах Dynapac не найден: он встречается у российского дилера как «кронштейн скребка очистки ленты», публикуется только с пометкой «требует проверки по VIN».
• Взаимозаменяемость. Модели MF2500CS / CM / CL различаются длиной конвейера, а поворотные конвейеры SW5500 и SW6500 используют собственные ленты и планки; комплекты скребков и их крепёж подбираются под конкретный узел, переносить артикулы с одной модели на другую нельзя.
• Проверка по S/N. В колонке SN INFO официальной таблицы указано «Valid from s/n G000974, 1681, 1945, 2322, ff», в CSV и конспекте та же оговорка приведена как «действует от S/N G002322»; машина, для которой подготовлена карточка, — S/N G002905. Комплектацию и применимость подтверждаем по серийному номеру; где данных нет — уточняется по VIN. Кол-во в узле — это состав комплекта, а не минимальная партия.
• Оригинал или аналог. Официальная цена комплекта — 858,00 EUR без НДС (AKTION 2025/26) — справочная, наша цена по запросу. Публичная цена авторизованного дилера Dynapac в США (5 482,18 $ за 4812202424) также приводится только как справочная и не является нашей ценой. Происхождение — оригинал Dynapac или аналог — подтверждаем при заказе.

Как заказать#

Пришлите артикул (4812202424 или 4812202423), серийный номер машины и, если есть, фото изношенного скребка — мы сверим позицию по официальному каталогу Dynapac, подтвердим комплектность и количество лезвий, определим исполнение (обычное или пружинное), происхождение и срок поставки, после чего выставим счёт с доставкой и таможенным оформлением. Как мы подбираем запчасти Dynapac, описано в разделе «Запчасти Dynapac»; остальные узлы, расходники и комплекты — в каталоге «Запчасти для спецтехники».
