Лента поворотного конвейера SW6500 — схема и позиции

Схема узла#

4812062234 «Conveyor belt» — лента поворотного (откидного) конвейера SW6500 перегружателя асфальта Dynapac MF2500CS. Узел относится к разделу каталога «Conveyor, Swing extended, SW6500». Это лента в сборе: резиновое полотно, две тяговые цепи и 85 планок, скреплённых крепежом; по данным конспекта у ленты SW6500 именно 85 планок, поэтому по количеству планок она отличается от ленты поворотного конвейера SW5500.

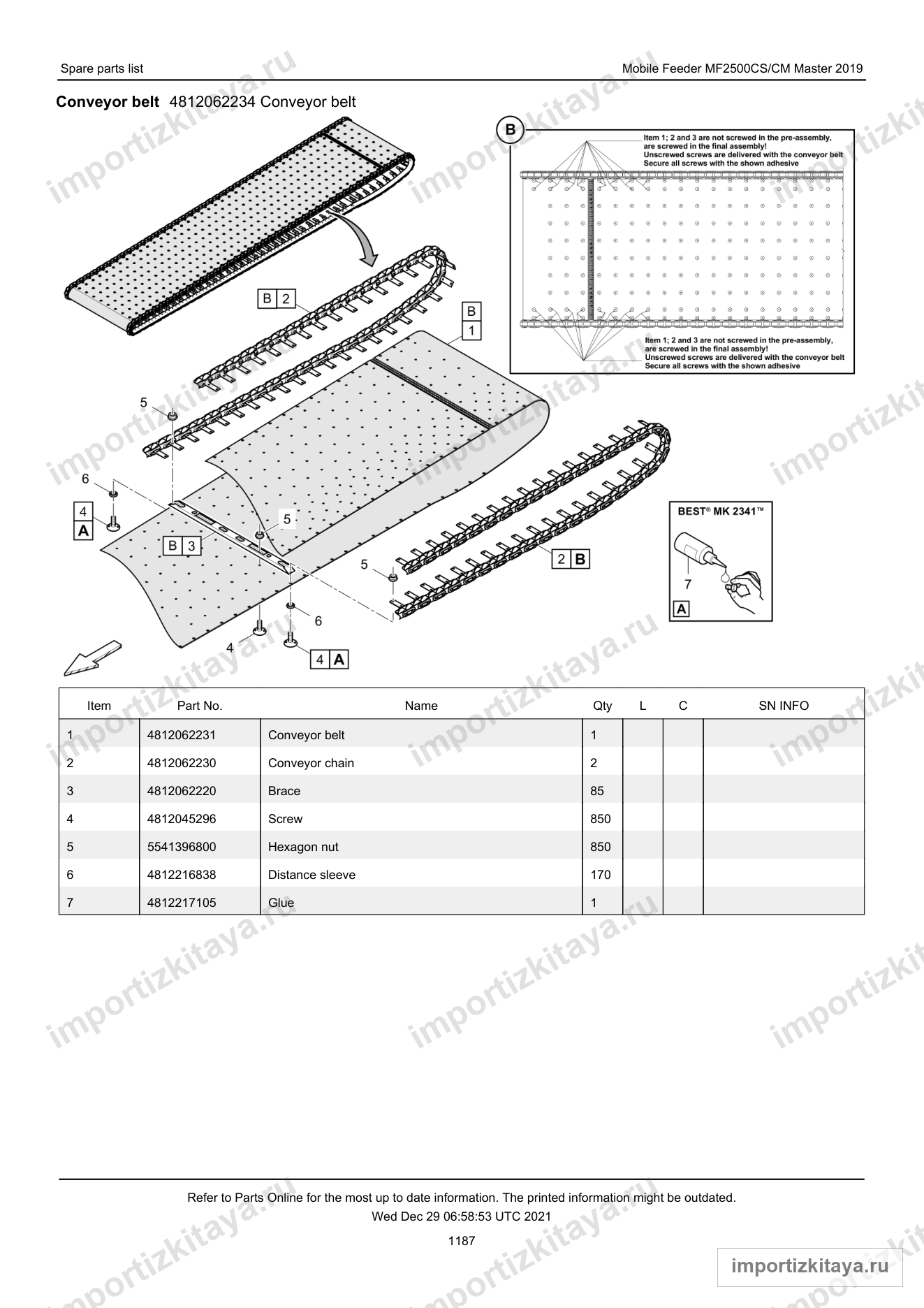

На схеме — разнесённый вид узла из официального каталога Dynapac Mobile Feeder MF2500CS/CM Master Parts Catalogue 2019 (страница каталога 1187, PDF 1267): резиновая лента, две параллельные цепи с планками и замковыми звеньями, а также крепёж — выноски 4 (винт), 5 (гайка), 6 (распорная втулка) с указанием мест установки по краям и по центру полотна. Отдельная выноска 7 ведёт в рамку «A» — тюбик клея BEST® MK 2341™, которым стопорят резьбовые соединения.

Рамка «B» поясняет порядок сборки: позиции 1, 2 и 3 в предварительной сборке не привинчиваются, а привинчиваются при финальной сборке. Неввинченный крепёж поставляется вместе с лентой, и все винты следует стопорить показанным клеем.

Позиции на схеме#

Номера выносок на чертеже соответствуют колонке Item официальной таблицы Spare parts list — 7 строк, приведённых ниже без пропусков и добавлений. Колонка SN INFO на этой странице пустая, поэтому применяемость подтверждаем по серийному номеру машины.

Что важно при заказе#

• Комплектность ленты. Узел 4812062234 поставляется в сборе: по данным конспекта в него входят резиновая лента 4812062231, 2 цепи 4812062230 и 85 планок 4812062220, а также крепёж по таблице схемы (позиции 4–6 и клей, позиция 7). Часть крепежа, согласно рамке «B» на схеме, поставляется неввинченной и устанавливается при финальной сборке.
• Что заказывается отдельно. Каждая позиция таблицы имеет собственный артикул, поэтому отдельно оформляются резиновая лента 4812062231, цепи 4812062230, планки 4812062220, винты 4812045296, гайки 5541396800, распорные втулки 4812216838 и клей 4812217105. Если нужна только лента или только планки, это отдельные позиции, а не «часть» узла.
• Взаимозаменяемость. Поворотный конвейер бывает SW5500 и SW6500, и ленты у них разные: SW5500 — лента 4812017484 (73 планки), SW6500 — лента 4812062231 (85 планок), поэтому артикулы не смешиваем. Для MF2500CM и MF2500CL применяемость лент поворотного конвейера уточняется по каталогу и S/N.
• Проверка по S/N. Колонка SN INFO на странице пустая, поэтому состав узла и применимость подтверждаем по серийному номеру машины; где данных нет — «уточняется по VIN». Существует новое исполнение ленты поворотного конвейера 4812215595 (Swing App+), оно действует от S/N 3263034, то есть для машин этого диапазона нужно проверять, какое исполнение установлено.
• Оригинал или аналог. Оригинальные позиции поставляются Dynapac или через авторизованных дилеров; аналоги (в том числе изготовление лент и планок в Китае) заказываются отдельно, и происхождение мы подтверждаем до выставления счёта. Ориентировочную цену по этому узлу в прейскуранте AKTION 2025/26 найти не удалось — она подтверждается счётом; публичные цены дилера в США приводим только как справочные, это не наша цена.

Как заказать#

Пришлите артикул (например 4812062234 или отдельную позицию из таблицы) и серийный номер машины — мы сверим позицию по каталогу Dynapac, подтвердим исполнение ленты SW6500 (в том числе вариант 4812215595 от S/N 3263034), комплектность, происхождение (оригинал или аналог) и срок, после чего выставим счёт с учётом доставки и таможенного оформления. Подбор запчастей Dynapac описан в разделе «Запчасти Dynapac», остальные узлы и расходники — в каталоге «Запчасти для спецтехники».

Другие схемы по конвейеру MF2500CS#

• Лента основного конвейера (CS)
• Поворотный конвейер SW5500
• Привод конвейера

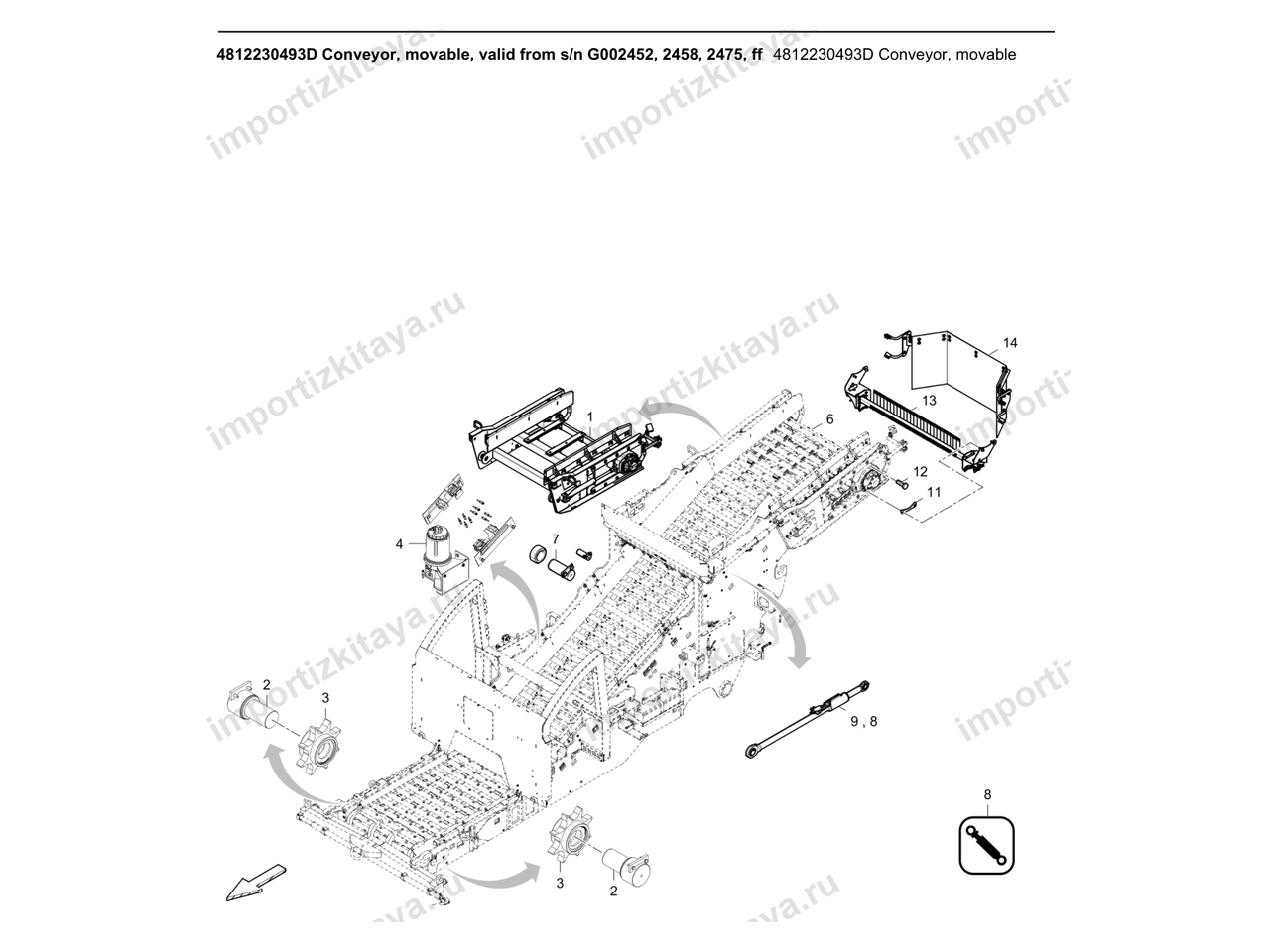

• Подвижный конвейер
