Скребок конвейера в сборе Dynapac MF2500CS

Схема узла#

4812201491 «Scraper, cpl.» — скребок конвейера в сборе перегружателя асфальта Dynapac MF2500CS. По конспекту это позиция 13 узла конвейера 4812230493D; скребок очищает рабочую ленту конвейера. Внутри сборки — узел скребка 4812202331, а его главная деталь — планка 4812201494 с 26 лезвиями 4812023381.

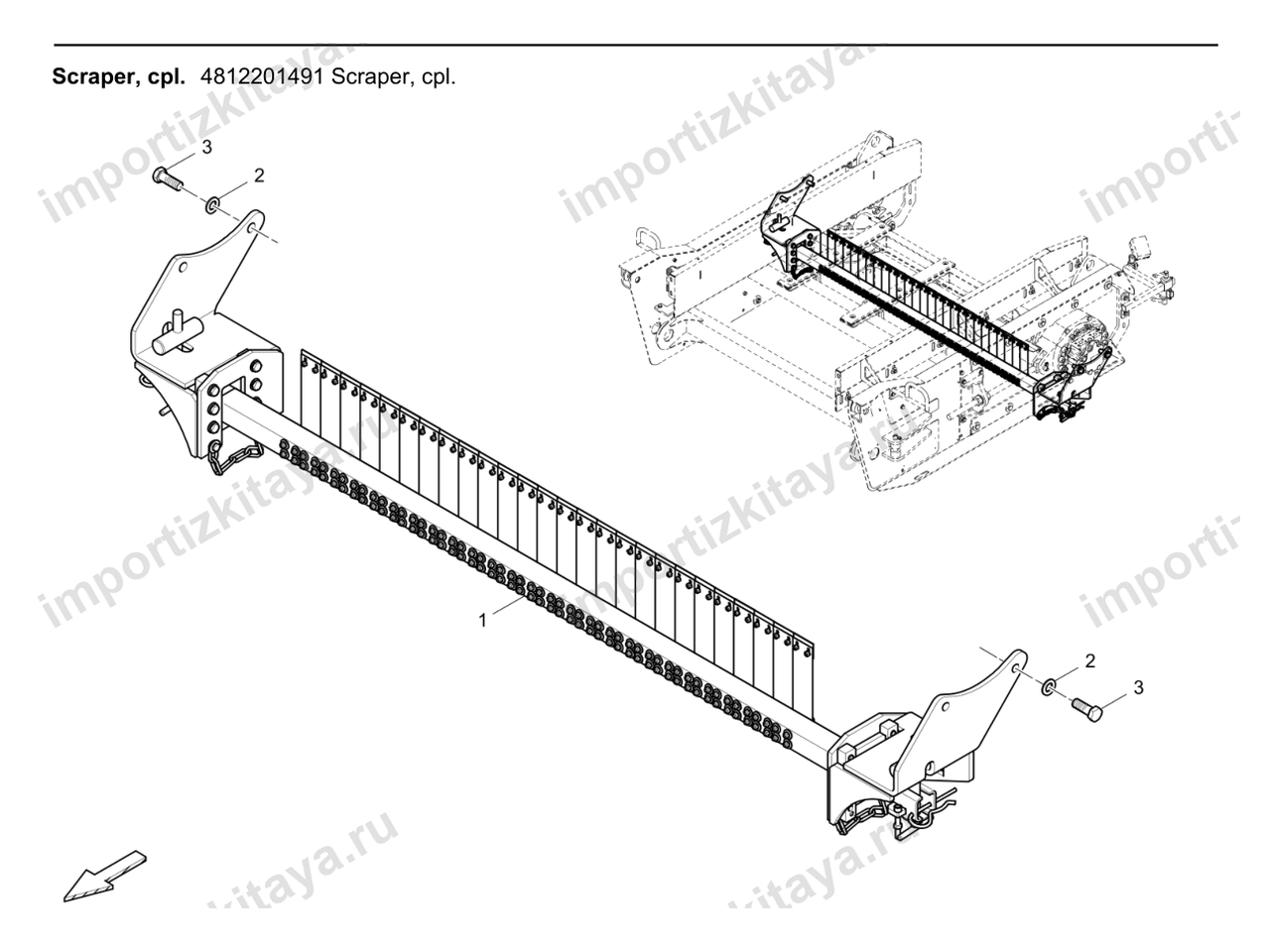

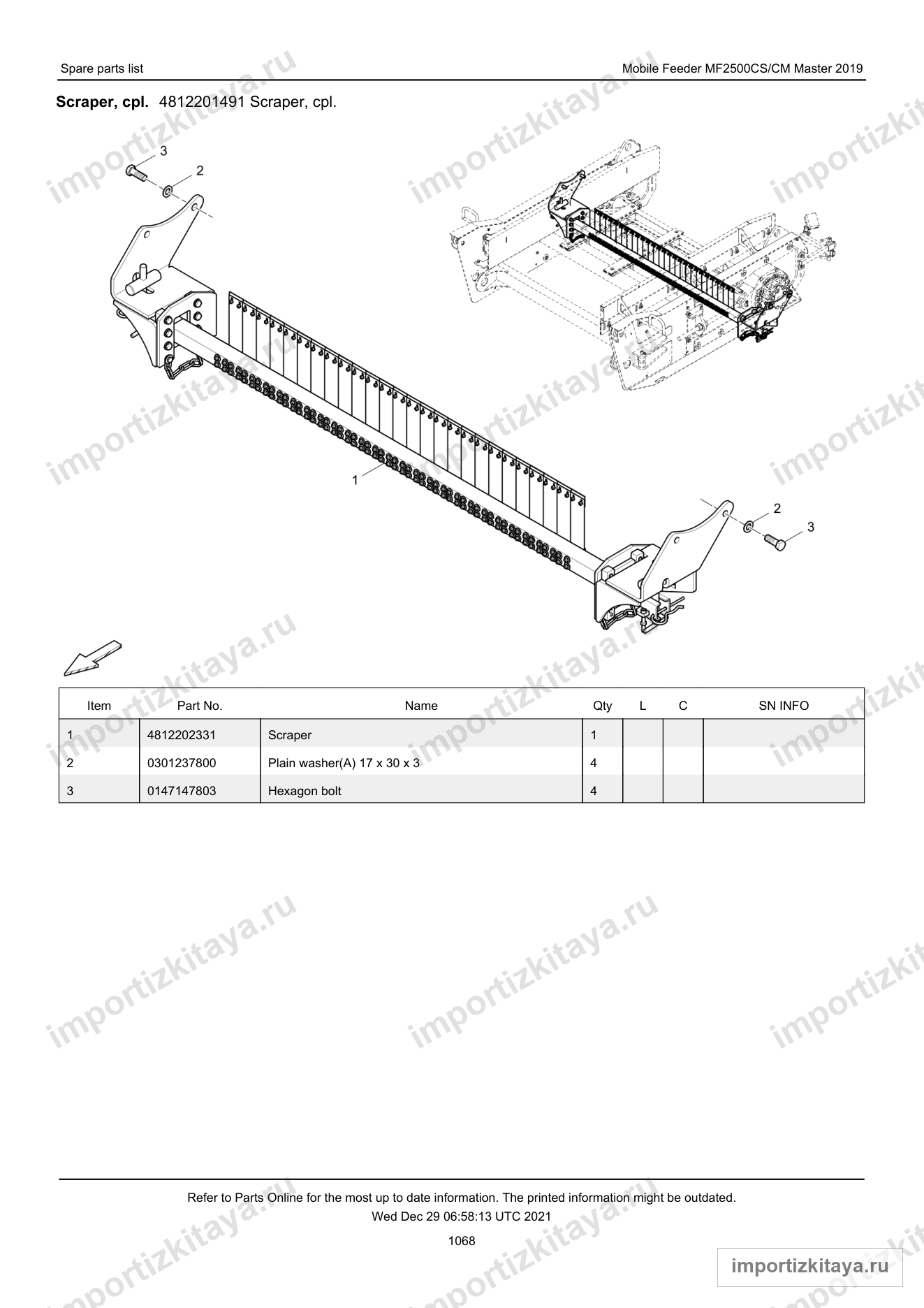

На схеме — разнесённый вид из официального каталога Dynapac Mobile Feeder MF2500CS/CM Master Parts Catalogue 2019 (страница каталога 1068, PDF 1148): сам скребок с планкой и лезвиями под выноской 1 и крепёж на обоих его концах — выноска 2 (плоская шайба) и выноска 3 (болт). Справа вверху дана врезка с общим видом: скребок в сборе установлен на машине, контур машины показан пунктиром; внизу слева приведена стрелка направления. Текстовых рамок с пояснениями порядка сборки, как на страницах по лентам, на этом листе нет.

Номера выносок на чертеже соответствуют колонке Item официальной таблицы Spare parts list — 3 строки, приведённые ниже без пропусков и добавлений. Колонки L, C и SN INFO на этой странице пустые, поэтому применяемость подтверждаем по серийному номеру машины.

Позиции на схеме#

Двойных значений Qty на этой странице нет: у всех трёх позиций количество однозначное — 1, 4 и 4.

Что важно при заказе#

• Комплектность. Сборка 4812201491 по таблице схемы состоит из скребка 4812202331 (1 шт.) и крепежа: 4 шайбы 0301237800 и 4 болта 0147147803. Внутри узла 4812202331, по данным конспекта, планка 4812201494 с 26 лезвиями 4812023381, пружинящими элементами 4812202421 и прижимными пластинами 4812201492.
• Что заказывается отдельно. Каждая позиция таблицы имеет собственный артикул, поэтому отдельно оформляются скребок 4812202331, шайбы 0301237800, болты 0147147803, а также планка 4812201494, лезвия 4812023381 и комплекты лезвий 4812202423 (1 шт.) и 4812202424 (26 шт.). Артикул D930251370 из группы ремкомплектов в официальных каталогах Dynapac не найден — требует проверки по VIN.
• Исполнение скребка и взаимозаменяемость. Основное исполнение — с планкой и 26 лезвиями 4812023381; второе, пружинное — с лезвиями D930440019 (13–14 шт., комплекты 4812009723 / 4812016841). Исполнение уточняем по VIN. Модели MF2500CS / CM / CL различаются длиной конвейера, а поворотные конвейеры SW5500 и SW6500 имеют разные ленты и планки — артикулы не смешиваем.
• Проверка по S/N. Применяемость указана для машины с S/N G002905; колонка SN INFO на странице пустая, поэтому состав сборки, исполнение скребка и применимость к конкретной машине подтверждаем по серийному номеру. Где данных нет — уточняется по VIN.
• Оригинал или аналог. Позиции 4812202331, 0301237800 и 0147147803 в CSV отмечены как оригинал; аналоги, в том числе изготовление скребков и лезвий в Китае, заказываются отдельно, и происхождение мы подтверждаем до выставления счёта. Официальной цены AKTION 2025/26 по сборке 4812201491 в конспекте нет — цена по запросу; для расходника 4812202424 (комплект 26 лезвий) ориентир 858,00 € без НДС. Публичная цена дилера в США по 4812201491 — 10 576,19 USD, она приводится только как справочная и не является нашей ценой.

Как заказать#

Пришлите артикул (например 4812201491 или отдельную позицию из таблицы) и серийный номер машины — мы сверим позицию по каталогу Dynapac, подтвердим исполнение скребка (основное с лезвиями 4812023381 или пружинное с D930440019), комплектность, происхождение (оригинал или аналог) и срок, после чего выставим счёт с учётом доставки и таможенного оформления. Подбор запчастей Dynapac описан в разделе «Запчасти Dynapac», остальные узлы и расходники — в каталоге «Запчасти для спецтехники».

Другие схемы по конвейеру MF2500CS#

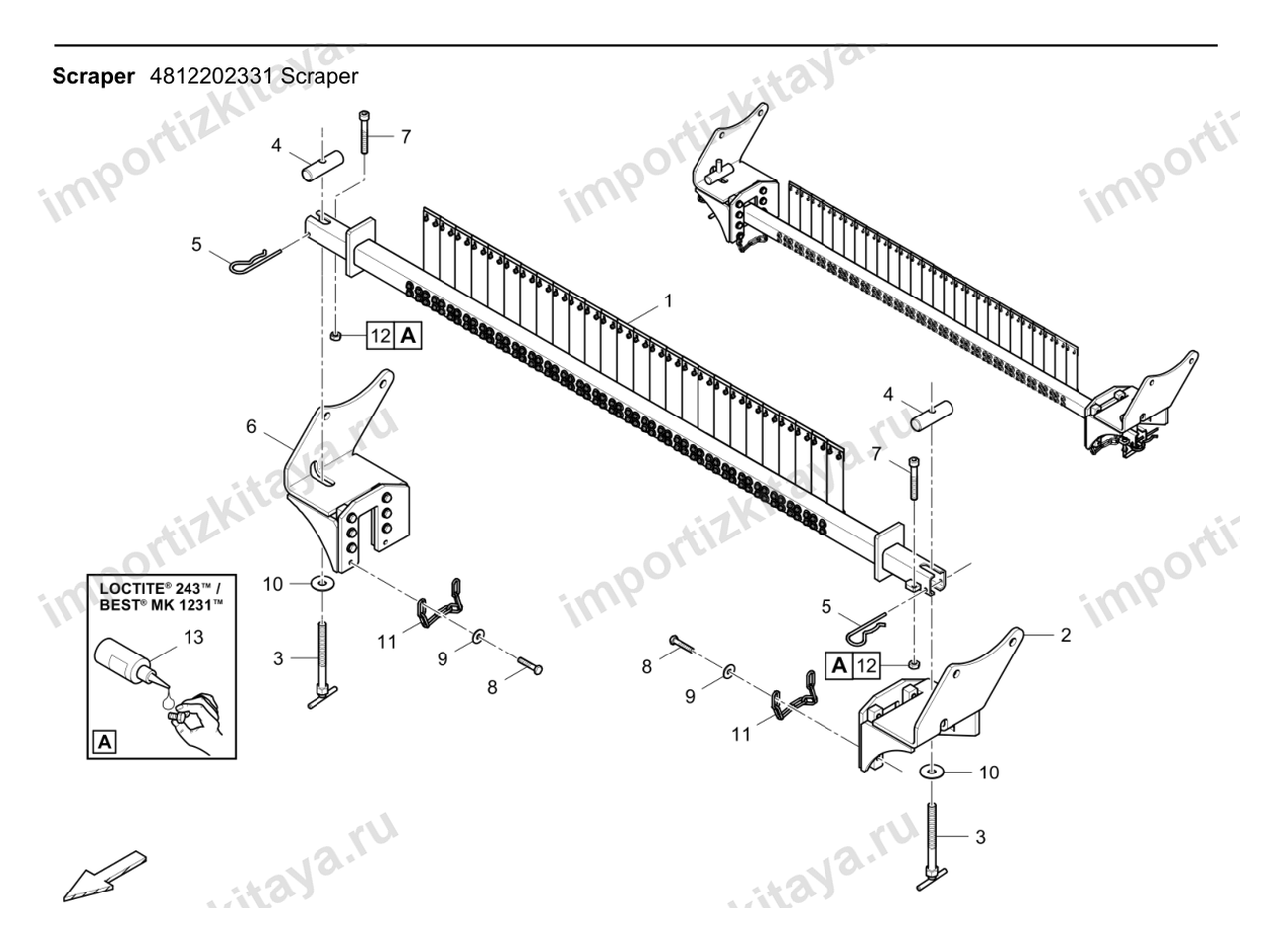

• Узел скребка
• Планка скребка

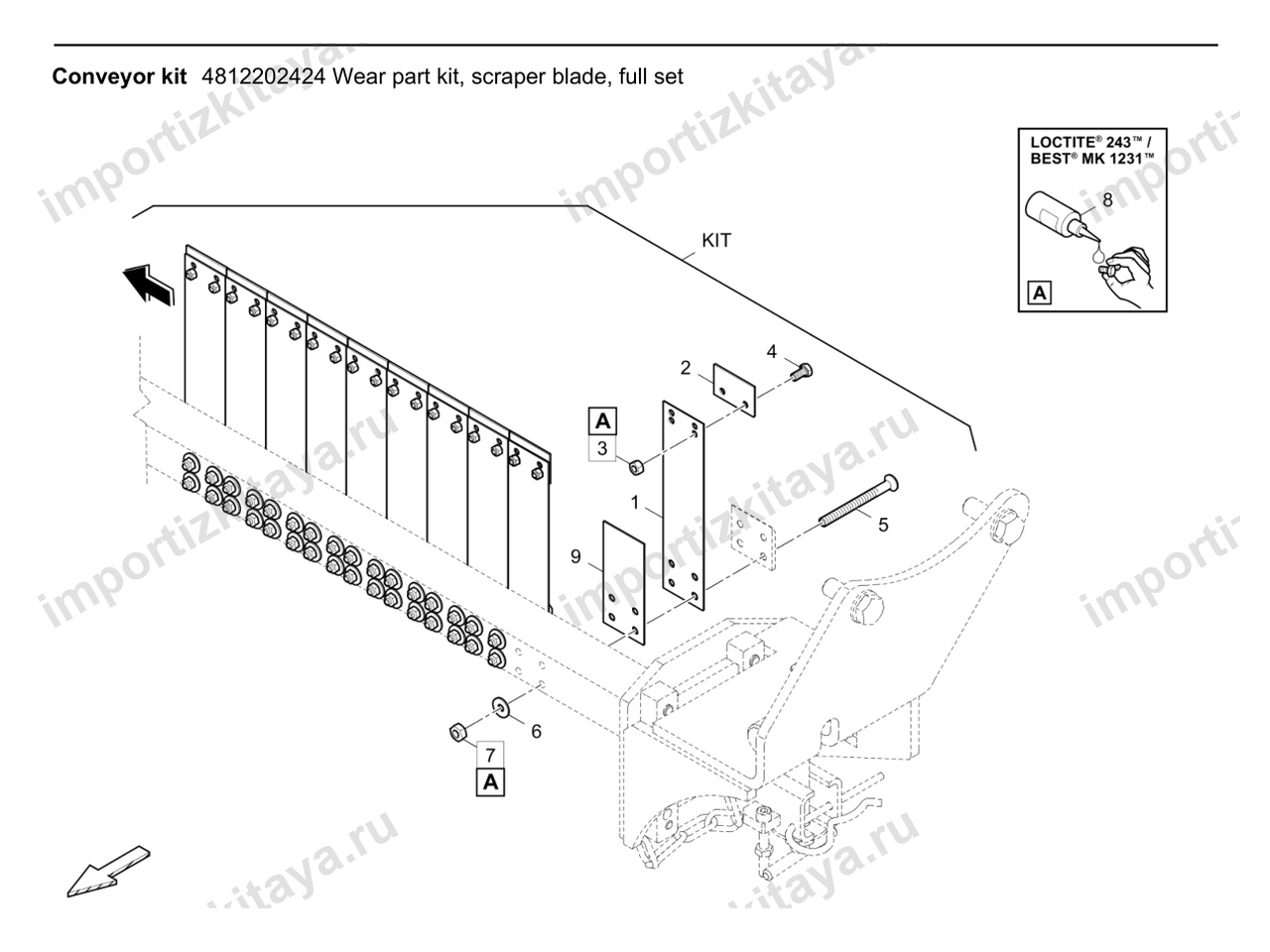

• Комплект пластин скребков
